Устройство-станок для разметочных моделировочных и фрезерных работ на зуботехнических моделях и каркасах

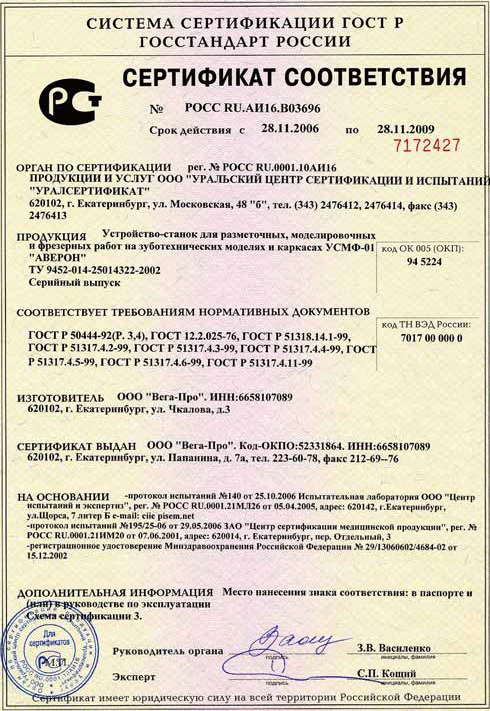

Регистрационное удостоверение МЗ РФ N 29/13060602/4684 02 ОТ 15.12.02

ВВЕДЕНИЕ
Семейство фрезерно-параллелометрических устройств ФПУ АВЕРОН позволяет выполнять любые измерительные, моделировочные, фрезерные и сверлильные работы на зуботехнических моделях и каркасах.
Плавное перемещение инструмента, его надежная фиксация и точное позиционирование, а также легкое и доступное управление, сведут к минимуму Ваши временные затраты на освоение и собственно работу с фрезерно-параллелометрическим устройством, способствуют высокому качеству проводимых работ.
Для быстрого и качественного изготовления любых бюгельных протезов в состав фрезерно-параллелометрических устройств входят зуботехническая бормашина и электрошпатель или предусмотрена возможность совместной работы с ними.
Поставляемый по дополнительному заказу Цифровой измеритель координат позволит:
♦ измерить углы наклона продольных осей опорных зубов на модели;
♦ автоматически вычислить средний угол для определения оптимального пути введения протеза;
♦ запомнить результаты измерения для 30 моделей с фиксацией значения среднего угла;
♦ точно установить модель в запомненное положение.
Комфортные условия работы обеспечат дополнительные приспособления: упоры для рук с подсветкой КОМФОРТ и пневмотормоз манипулятора с системой обдува рабочей зоны.

ХАРАКТЕРИСТИКИ
Условия эксплуатации
Температура окружающего воздуха 10…35°C
Относительная влажность (при 25°С), до 80‰

Основные технические характеристики фрезерно-параллелометрического устройства
Установочный диаметр универсальной головки манипулятора 22…30 мм
Присоединительный диаметр инструмента в шпинделе 2.35 и 3 мм
Характеристики фрезерно-параллелометрического устройства 1.3М 3.0 4.1М
максимальный момент на валу, гсм - 200
диапазон задания скорости вращения, тыс.об/мин - 1…30
диапазон рабочих температур электрошпателя, °С - 40…240
электропитание ~220/230В 50/60Гц 0.1А ~220/230В 50/60Гц 0.1А
общая масса, кг, не более 12 14 15
общие габаритные размеры, мм 270x520x310


КОНСТРУКЦИЯ
Купить стоматологическое оборудование Аверон в Ярославле, Москве, Костроме Основные конструктивные элементы фрезерно-параллелометрического устройства
1 основание фрезерно-параллелометрического устройства
2 электромагнитная платформа
3 кнопка и индикатор включения электромагнитной платформы
4 опора для крепления ПУ и кронштейна
5 пульт управления с держателем
6 кронштейн с держателем
7 кассетница для боров и насадок
8 шпиндель универсальный
9 упоры для рук КОМФОРТ
10 универсальный столик для фиксации модели
11 наконечник
12 педаль включения/выключения
13 манипулятор
14 ручка привода вертикального перемещения манипулятора
15 микрометр
16 кожух возвратной пружины каретки
17 эксцентрик с контргайкой
Купить стоматологическое оборудование Аверон в Ярославле, Москве, Костроме 18 стопор механизма вертикального перемещения каретки
19 зажим универсальной головки
20 фиксатор зажима универсальной головки
21 ручки механических стопоров

Блок пневматики ПТМ:
22 вентиль подачи и распределитель сжатого воздуха
23 цилиндр пневмотормоза звеньев манипулятора (может заменяется на ручку 21 механического стопора)
24 выключатель пневмотормоза
25 система обдува рабочей зоны

Особенности конструкции фрезерно-параллелометрического устройства
Манипулятор 13 обеспечивает параллельное перемещение рабочего инструмента в горизонтальной и вертикальной плоскостях. Состоит из 3-х звеньев и 2-х шарниров, которые фиксируются механическими стопорами или ПТМ (при дооснащении фрезерно-параллелометрического устройства).
На 3-ем звене расположена каретка с универсальной головкой, имеющая вертикальный ход 0…15 мм. Величина перемещения контролируется по шкале грубо или с точностью до 10 мкм микрометром 15. В универсальную головку устанавливаются инструментальный шпиндель или наконечник бормашины диаметром 22…30 мм (например, SDE-H37L).
С помощью микрометра можно ограничивать величину перемещения инструмента вниз.
Стопор каретки 18 позволяет зафиксировать каретку в нужном положении.
Манипулятор перемещается по высоте до 100 мм вращением ручки привода вертикального перемещения 14 и фиксируется стопором.

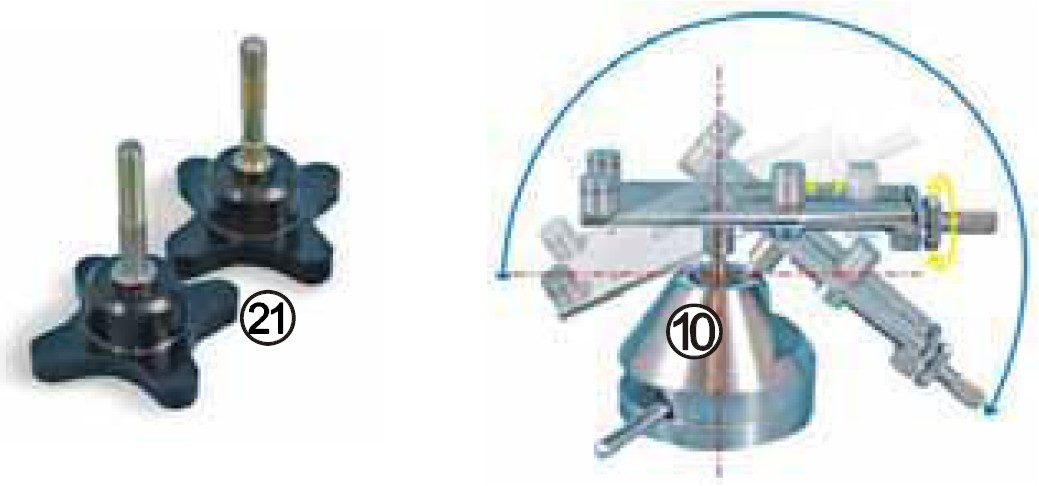

Универсальный столик для фиксации модели 10 с механическим определением горизонтальной плоскости устанавливается на платформу 2 и удерживается электромагнитом при включении кнопки 3 в течение 5 минут с момента последнего нажатия на педаль, или манипуляций с ручкой пульта управления 5. Во фрезерно-параллелометрическом устройстве электромагнит отключается только повторным нажатием кнопки.
Модель крепится на столике 3-мя стойками, одна из которых перемещается вращением ручки. Положение модели относительно вертикали фиксируется рычагом столика.
Неиспользуемый инструмент размещается в кассетнице 7.

Дополнительные приспособления фрезерно-параллелометрического устройства
Для исследования и разметки модели - цифровой измеритель координат ЦИК, включающий столик с датчиком угла, пульт управления с графическим дисплеем для управления и визуального отображения пространственного положения исследуемой модели;
ЦИК позволяет:
♦ запомнить текущее положение модели;
♦ поочередно измерить углы наклона продольных осей опорных зубов на модели;
♦ автоматически вычислить средний угол для определения оптимального пути введения протеза;
♦ запомнить результаты измерения для 30 моделей;
♦ точно установить модель в запомненное положение.

Для блокировки поднутрений - электрошпатель АВЕРОН с коническими насадками и их держателем.
Для проведения фрезерных работ - бормашина с наконечником SDE-H37L с насадкой свободного вращения с диаметром 22…30 мм.
Для обработки воска - комплект шаберов с разным углом рабочей поверхности (00, 20, 40, 60).
Для обеспечения высококачественного окончательного фрезерования металла первичных коронок - система переноса, состоящая из устройства переноса, которая устанавливается в шпиндель фрезерно-параллелометрического устройства и фрезерных цоколей диаметром 75 и 55 мм, которые устанавливаются на подставку ПЦ (она же служит для выпрессовки гипса).
Для повышения удобства при выполнении работ:
♦ упоры для рук с встроенной подсветкой КОМФОРТ;
♦ блок пневматики ПТМ.


ЭКСПЛУАТАЦИЯ фрезерно-параллелометрического устройства
Купить стоматологическое оборудование Аверон в Ярославле, Москве, Костроме Перед распаковкой проверьте целостность тары. Наличие ее повреждений указывает на транспортирование с отклонениями от указанной Изготовителем ограничительной маркировки на таре.
♦ Аккуратно вскройте тару, распакуйте и осмотрите изделие. Оно также не должно иметь механических повреждений.
♦ Проверьте комплектность поставки.
Удалите защитные транспортировочные элементы (пленки с дисплея пульта и электромагнитной платформы, хомуты и пр.).
♦ Установите фрезерно-параллелометрическое устройство на неподвижную горизонтальную поверхность.

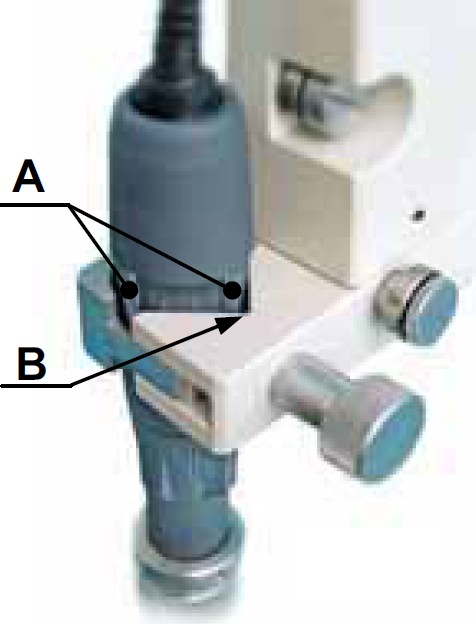

♦ Закрепите шпиндель с инструментом или наконечник в универсальной головке манипулятора. Во фрезерно-параллелометрическом устройстве 3.0, 4.1 М (наконечник SDE-H37L) - как показано на рисунке, т.е. одна из четырех граней А на корпусе наконечника должна размещаться в прорези В.
При работе с наконечником установите держатель кабеля БМ в отверстие на манипуляторе и разместите на нем кабель от наконечника.
♦ Для фрезерно-параллелометрического устройства 4.1М:
◊ установите опору 4 в отверстие кронштейна привода вертикального перемещения и зафиксируйте ее винтом при помощи ключа S3, входящего в комплект поставки;
◊ оденьте на опору держатели с кронштейном 6 и пультом управления 5;
◊ зафиксируйте их при помощи ключа S6, входящего в комплект поставки.
♦ Отрегулируйте при необходимости усилие возвратной пружины каретки:
◊ открутите кожух 16;
◊ вращением гайки, удерживающей пружину, установите требуемое усилие.
♦ Отрегулируйте, если требуется, силу фиксации механизма поворота столика.
Для увеличения усилия фиксации:
◊ зафиксируйте столик перемещением его рычага вправо;
◊ выкрутите рычаг против часовой стрелки;
◊ закрутите его в соседнее отверстие слева.
При необходимости - повторите указанные действия.
Для снижения усилия фиксации переведите рычаг влево, выкрутите и закрутите его в правое отверстие.
Купить стоматологическое оборудование Аверон в Ярославле, Москве, Костроме ♦ Подключите к разъему 3 фрезерно-параллелометрического устройства сетевой шнур, установите и подключите, если необходимо, требуемые для работы приспособления:
1 наконечник;
2 педаль включения/выключения;
4 электрошпатель;
5 пульт.
Включение
♦ Подключите вилку сетевого шнура к розетке ~220/230В 50/60 Гц.
♦ Включите фрезерно-параллелометрическое устройство сетевым выключателем I/O (во фрезерно-параллелометрическом устройстве 4.1 М - на задней стенке).
♦ По завершении работ выключите питание фрезерно-параллелометрического устройства выключателем I/O. При длительных перерывах в работе отключите вилку сетевого шнура фрезерно-параллелометрического устройства от розетки сети.
Анализ и разметка модели
Шпиндель 8 с аналитическим или один из калибровочных стержней закрепите в универсальной головке манипулятора фрезерно-параллелометрического устройства.
При использовании аналитического и калибровочных стержней для измерения глубины поднутрений исследование и измерение модели, в т.ч. расчерчивание фиксирующих элементов кламмеров, проводятся стандартными способами (В.Н.Копейкин, Л.М.Демнер "Зубопротезная техника", изд. Триада-Х, Москва 1998 г.), либо с помощью Цифрового Измерителя Координат.
Фрезерование и сверление
♦ Для выполнения фрезерных работ закрепите в универсальной головке манипулятора наконечник из комплекта фрезерно-параллелометрического устройства или другой, с посадочным диаметром 22…30 мм.
Установите в наконечник фрезу согласно выполняемой работе и зафиксируйте ее.
♦ Управление наконечником - в соответствии с инструкцией по использованию наконечника.
♦ Отрегулируйте, при необходимости (например, для сверления отверстий интерлоков), величину хода каретки при помощи микрометра 15. Для установки полного хода каретки ослабьте стопор 18 и установите микрометр 15 на "0".
Блокировка поднутрений
Используется перед дублированием на огнеупорную модель для исключения отливки протеза в поднутрения, в которые не сможет попасть паковочная масса. Блокировка проводится воском при помощи одной из конических насадок НК 0.0…НК 6.0, установленной в держатель ДН с электрошпателем АВЕРОН. Воск наносится обычным шпателем в поднутрения и заглаживается коническим шпателем. Цель - обеспечить ровную поверхность от экватора опорного зуба до альвеоляра под нужным углом к пути введения протеза.
Особенности управления фрезерно-параллелометрическим устройством 4.1 М

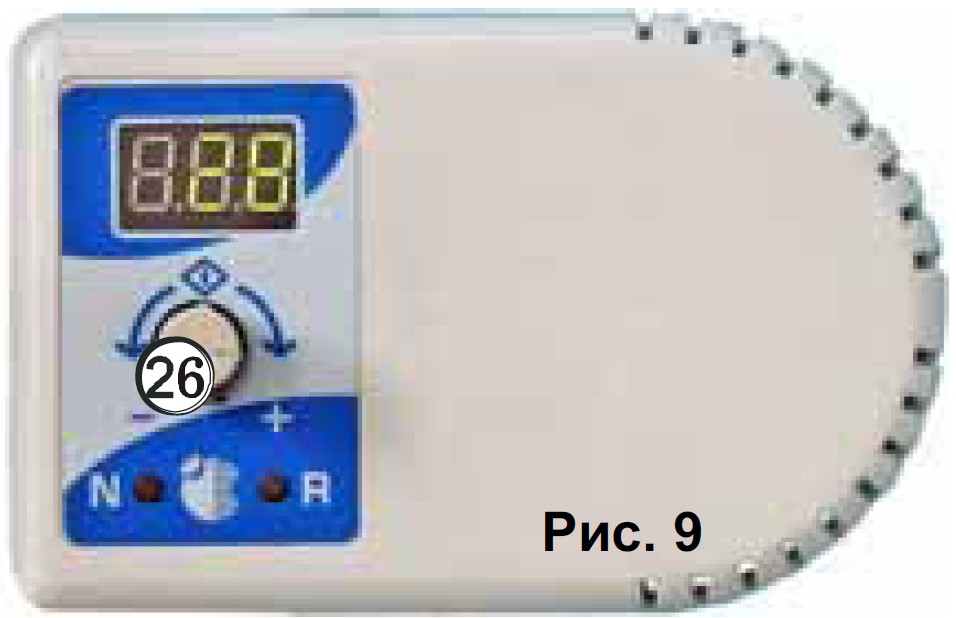

Купить стоматологическое оборудование Аверон в Ярославле, Москве, Костроме Включение электромагнитной платформы осуществляется нажатием кнопки 3, при этом включается светодиод, расположенный рядом с кнопкой. Выключение - повторным нажатием кнопки или автоматически через 5 минут неиспользования фрезерно-параллелометрического устройства.
По включении во фрезерно-параллелометрическом устройстве устанавливается режим управления бормашиной. На индикаторе пульта 5 отображается скорость вращения инструмента бормашины (тыс. об/мин). Скорость изменяется поворотом ручки 26, включение, выключение вращения - последовательным нажатием на ручку или нажатием и отпусканием педали 12.
Включение и отключение реверса - нажатием кнопки R после остановки вращения инструмента. При реверсе скорость индицируется со знаком минус.
Переход в режим управления электрошпателем и обратно - нажатием кнопки N.
В режиме управления электрошпателем индицируется заданная температура насадки. Изменение температуры поворотом ручки 26.
Купить стоматологическое оборудование Аверон в Ярославле, Москве, Костроме Выключение электрошпателя - нажатием ручки 26, при этом на индикаторе отображается OFF.
Переход в режим управления бормашиной - нажатием ручки 26 или педали 12.
Особенности управления фрезерно-параллелометрическим устройством 3.0
Панель управления размещена справа на основании фрезерно-параллелометрического устройства.
На панели находятся ручка задания скорости вращения инструмента бормашины, а также переключатель и индикатор направления вращения: F - прямое, светодиод зеленый; R -обратное (реверс), светодиод красный.
Включение и выключение подключенного к фрезерно-параллелометрическому устройству наконечника - только от педали.


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Регулировка
Для устранения люфтов в механизме вертикального перемещения каретки ослабить контргайку эксцентрика 17 и, осторожно поворачивая эксцентрик 17 с помощью отвертки, выбрать зазоры. Добившись плавного, легкого, безлюфтового перемещения механизма, зафиксировать положение оси контргайкой.
Привод вертикального перемещения манипулятора в течение гарантийного срока не требует обслуживания. Замена смазки (типа ШРУС-4) проводится в ходе постгарантийного обслуживания.
Для фрезерно-параллелометрического устройства установлены следующие виды ухода и техобслуживания:
♦ ежедневное, выполняемое персоналом, эксплуатирующим фрезерно-параллелометрическое устройство, и содержащее операции очистки наружных поверхностей фрезерно-параллелометрического устройства от пыли влажной мягкой тканью (губкой) или дезинфекции (дезинфицирующие растворы в соответствии с МУ-287-113). Затекание растворов в конструкцию фрезерно-параллелометрического устройства или пульта управления недопустимо;
♦ ежемесячное, выполняемое персоналом, эксплуатирующим фрезерно-параллелометрическое устройство, и содержащее операции ежедневного обслуживания, проверки целостности присоединительных кабелей путем визуального контроля, продувки сжатым воздухом наружных подшипников каретки.
Мероприятия по техобслуживанию наконечника описаны в его эксплуатационной документации.

ГАРАНТИИ
Изготовитель гарантирует соответствие устройств-станков для разметочных, моделировочных и фрезерных работ на зуботехнических моделях и каркасах УСМФ-01 АВЕРОН требованиям действующей технической документации в случае соблюдения Потребителем условий эксплуатации, транспортирования и хранения.
♦ Гарантийный срок эксплуатации - 12 месяцев со дня продажи. Срок службы - 5 лет.
♦ Претензии на гарантию не принимаются при наличии механических повреждений или несанкционированного Изготовителем доступа в конструкцию.
♦ Изготовитель (Представительство) безвозмездно осуществляет ремонт или замену фрезерно-параллелометрического устройства в течение гарантийного срока эксплуатации при выполнении условий эксплуатации по письменной заявке владельца и комплектации изделия:
◊ для замены - согласно покупной комплектации, в упаковке Изготовителя;
◊ для ремонта - по согласованию с исполнителем, осуществляющим ремонт.
